Produzione

ZI.FRA. srl è specializzata nella lavorazione completa dell'acciaio inox per l'industria farmaceutica ed alimentare.

Lavorazioni di carpenteria leggera di massima precisione di acciai inox vari, acciaio al carbonio e lamiera in genere per conto terzi.

Produzioni limitate anche di un solo esemplare o prototipo come tramogge e coclee.

Possibilità di operare come capo commessa fornendo un prodotto completamente finito grazie a collaboratori esterni di nostra fiducia circa tornitura, fresatura, lucidatura, satinatura, trattamenti superficiali vari.

Taglio lamiere

Lamiere in ACCIAIO AL CARBONIO spessore da 0,2mm a 25mm
Lamiere in ACCIAIO AISI 304-316 spessore da 0,5mm a 20mm
Lamiere in ACCIAIO AISI 301 spessore da 0,1mm a 2,5mm
Lamiere in C67S spessore da 0,1mm a 4mm
Lamiere in ALLUMINIO spessore sino a 12mm
RAME sino a spessore 4mm
OTTONE sino a spessore 5mm
TITANIO sino a spessore 5mm

Impianti per taglio termico

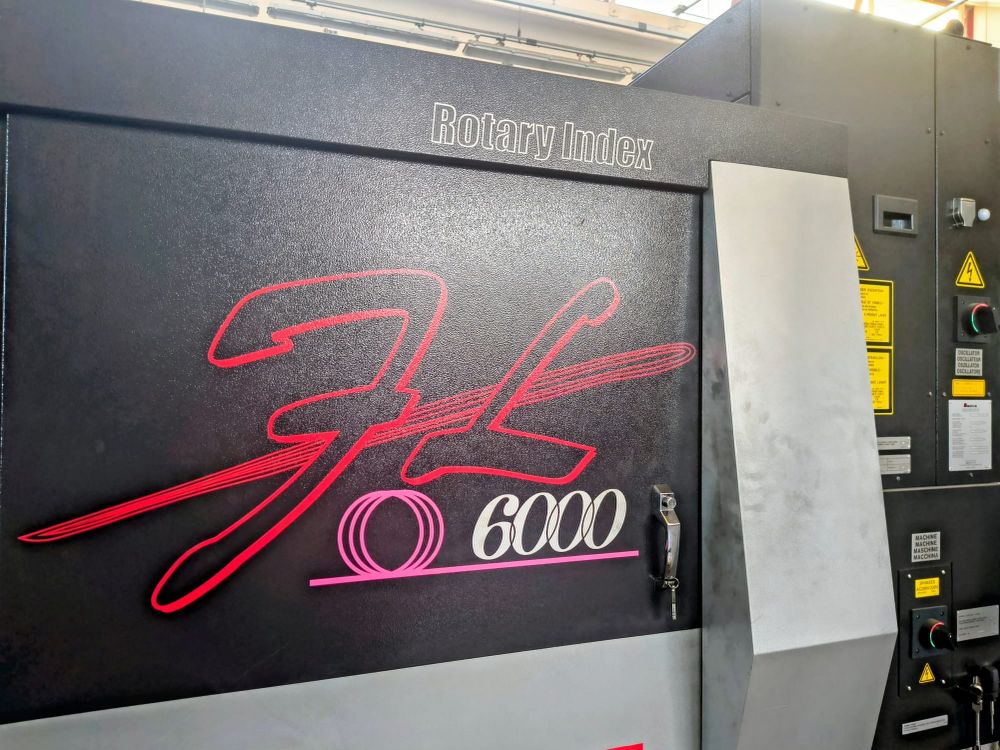

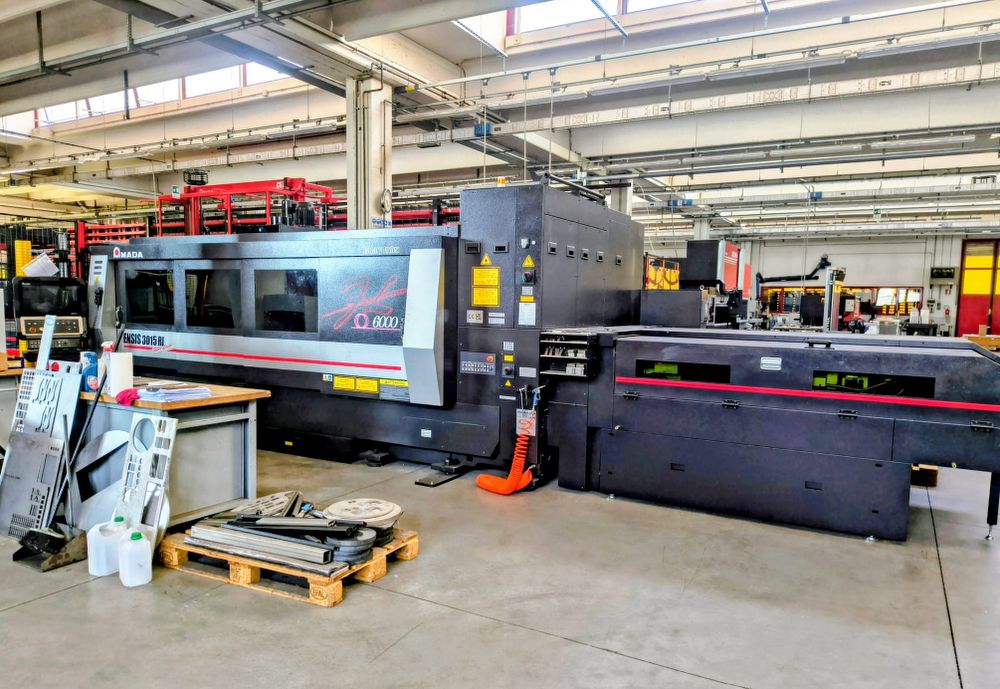

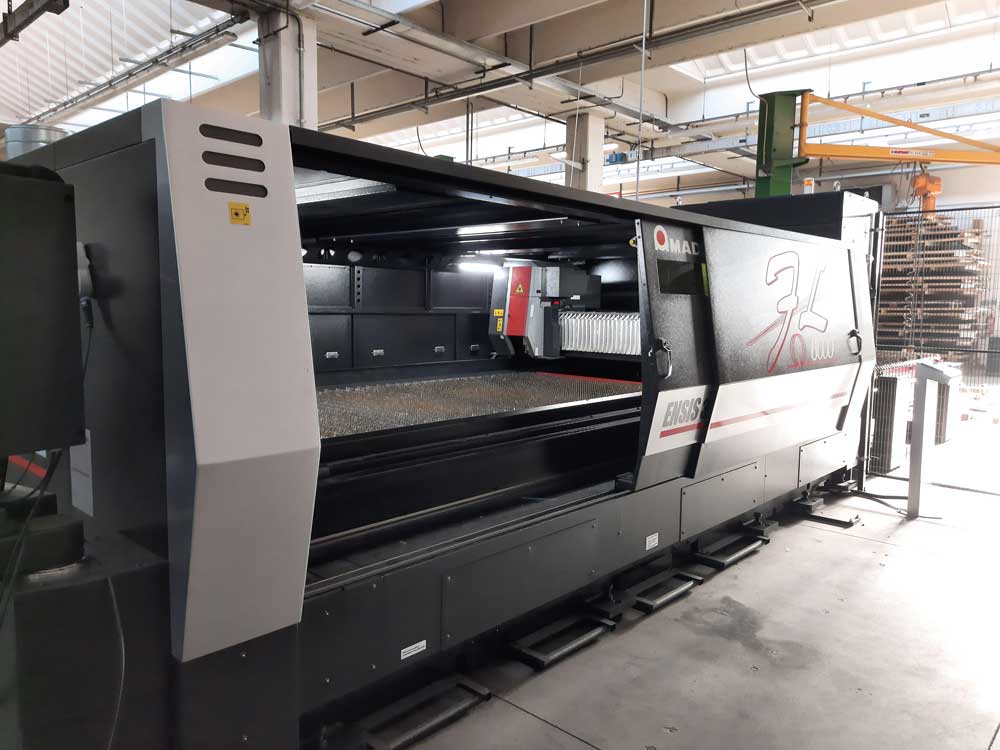

Taglio Laser Fibra Ensis 3015 Aj Rotary Index

Impianto ibrido che unisce il taglio di lamiere piane alla lavorazione di tubi e profilati grazie al Modulo Rotary Index che può lavorare profilati tondi, quadrati, rettangolari, a C e angolari.

La macchina modifica la conformazione del raggio laser in base allo spessore del materiale, permettendo di ottenere la massima precisione oltre alla pulizia del taglio.

Rispetto dell'ambiente grazie a una significativa riduzione del consumo di energia durante tutto il processo di lavoro e in particolare, durante la fase di taglio. Massima precisione e pulizia di taglio

Campo di lavoro (X-Y-Z)		3070 - 1550 - 200 mm
Regolazione in altezza della testa (asse Z)		0-100 mm
Velocità di spostamento assi in simultaneo		X Y 170 m/min / Z 80 m/min
Spessore max lamiera:
Ferro		25 mm (SSAB LASER 250C PLUS 25mm)
Ferro (Azoto)		8 mm
Inox (Azoto)		25 mm
Alluminio		25 mm
Rame		12 mm
Ottone		15 mm
Titanio		10 mm

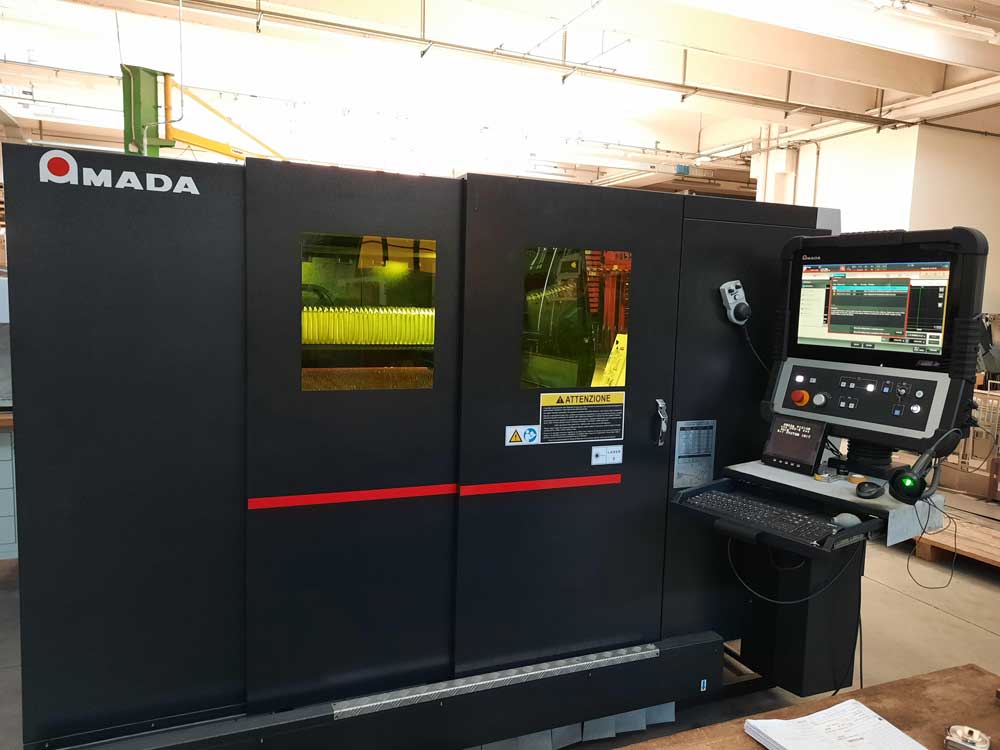

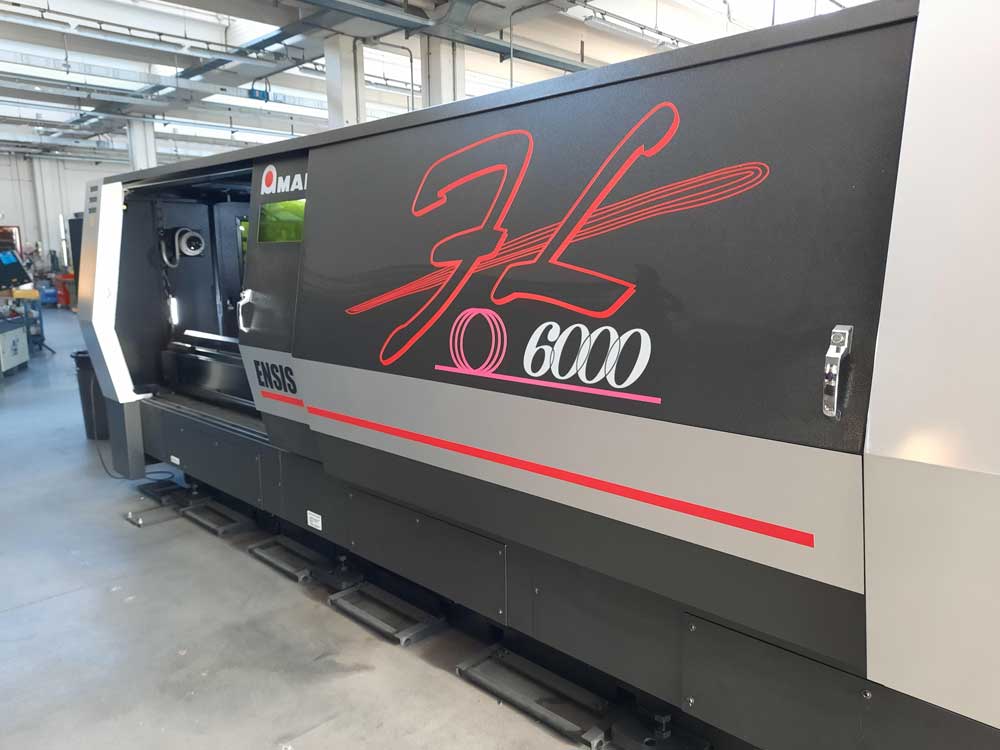

Laser Ensis 3015AJ

Potenza 6000 Watt
Taglio laser con sorgente fibra

Taglio
Acciaio inox		max 25 mm
Ferro		max 25 mm
Alluminio		max 25 mm
Ottone		max 15 mm
Rame		max 12 mm
Titanio		max 10 mm

Macchine per taglio a freddo

Macchine	Caratteristiche
Cesoia idraulica a ghigliottina	Capacità	300 x 10 Mm
Troncatrice semiautomatica a lama (verghe metalliche in acciaio)	Ø	max 120 mm
Segatrice a nastro semiautomatica orientamento orizzontale		da 45°DX a 60°SX
Troncatrice elettrica a nastro lama autotemprante		max 6 mm
Troncatrice elettrica a lama tubi, quadri, barre	Ø	max 60 mm

Macchine per punzonatura

Roditrice punzonatrice
Trumatic TC 200 Rotation

Possibilità di archiviazione programmi

Taglio
Acciaio inox		max 3 mm
Acciaio al carbonio		max 6 mm

Punzonatrice a aria
Rainer

Fori da diametro 1 mm a diam 100 mm potenza 25 tonn

Taglio
Acciaio inox		max 3 mm
Acciaio al carbonio		max 6 mm

Punzonatrice a CNC idraulica
Euromac

Taglio
Acciaio inox		max 3 mm
Acciaio al carbonio		max 5 mm

Macchine per la piegatura

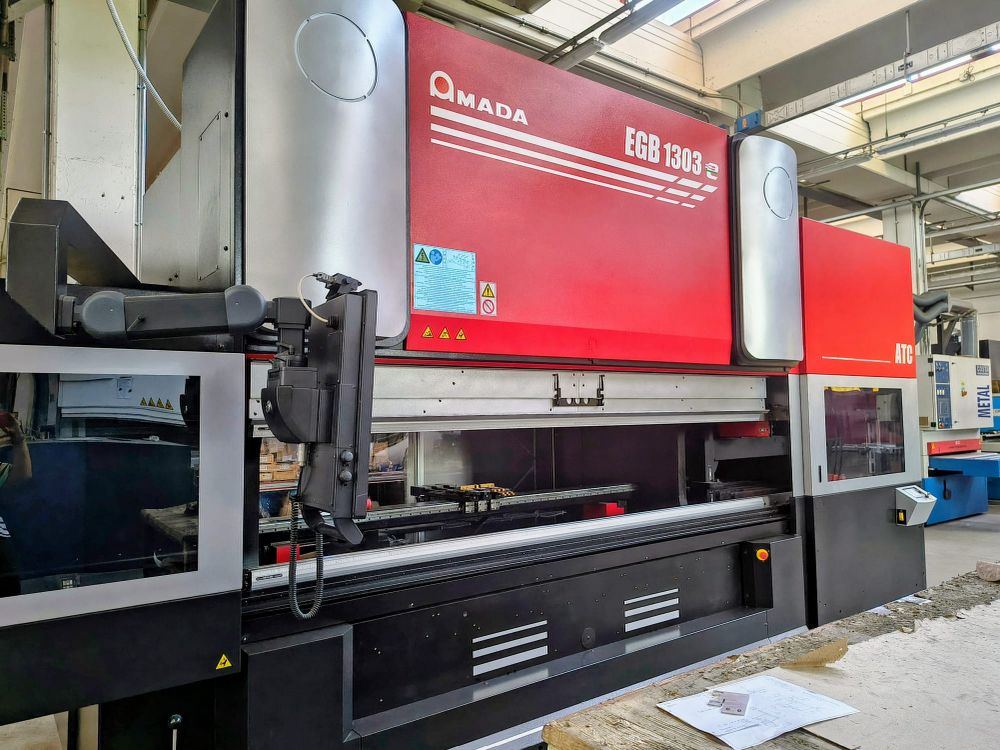

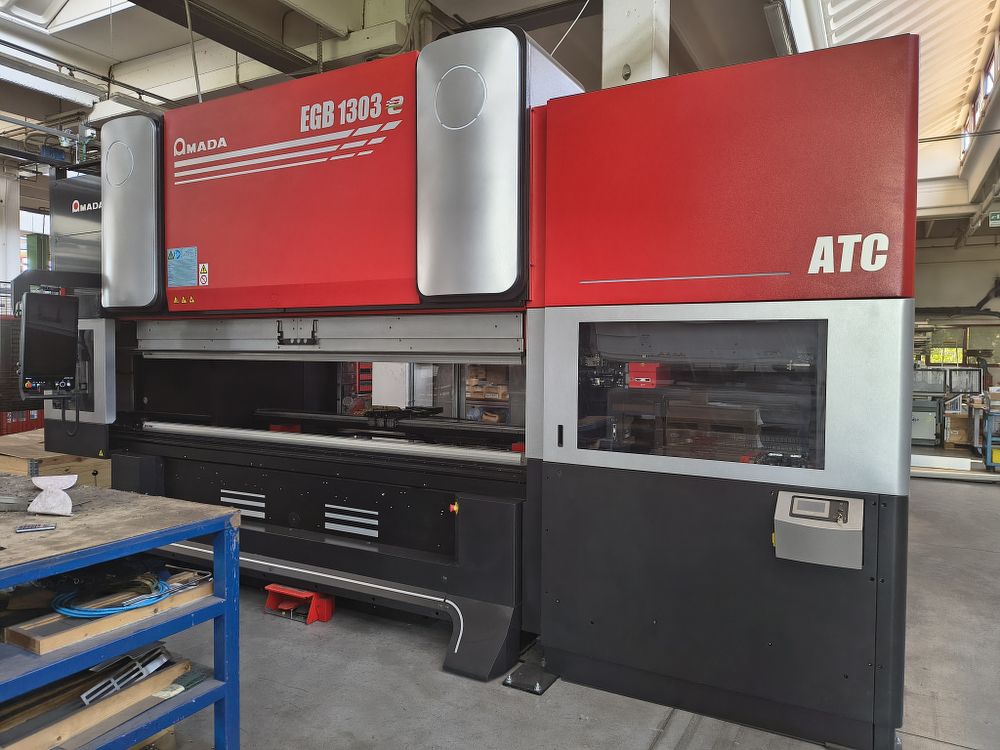

Pressa piegatrice EGB 130/3 ATCe

Completamente elettrica con cambio utensili automatico (ATC) per il carico e lo scarico degli utensili senza intervento fisico dell'operatore.

Questa piegatrice è azionata da servomotori che offrono elevata precisione e azzerano i consumi di olio idraulico (non è dotata dei circuiti idraulici ad olio delle macchine tradizionali).

Possiede, oltre al controllo numerico, una telecamera di monitoraggio del registro posteriore e l'indicatore di piegatura.

Il software VPSS 4ie Bend consente la generazione automatica offline della sequenza di piegatura e degli utensili necessari, per pezzi singoli e multipli, ottimizzando il processo di sostituzione degli utensili stessi.

Specifiche tecniche

Intervallo angolare	90~165 °
Precisione di piegatura	min *1±15
Angolo matrice	84°, 86°
Lunghezza minima di piegatura	10 mm
Spessori lavorati	1~6 mm
Larghezza V	6~40, 50 mm
Lunghezza minima flangia	*416 (v6) ~ 42 (v40), 50 (v50) mm

Presse piegatrici

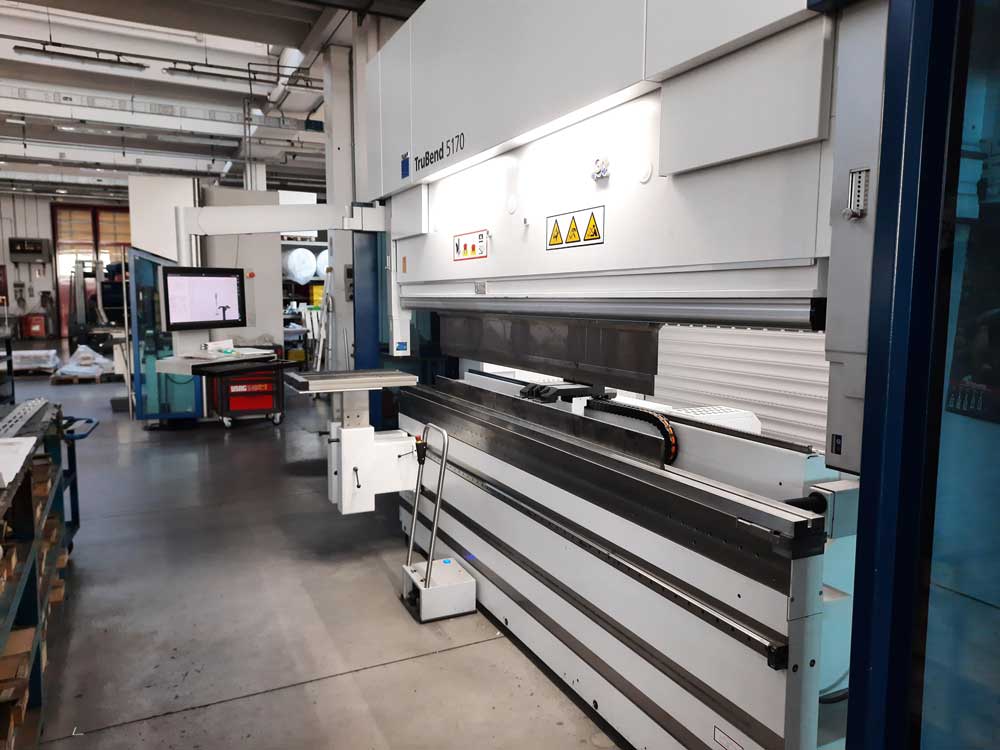

TruBend 5170
TruBend 5320

Pressione di piega	fino a 3.200kN
Lunghezza piega	max 4.420 mm

Pressa idaulica
Per raddrizzare lamiere e profilati
AXA

Pressione di piega	120 T

Macchine	Caratteristiche
Calandra motorizzata elettrica Hillus		1500 mm
Calandra motorizzata elettrica Ravioli		2000 mm

Attrezzature di gestione

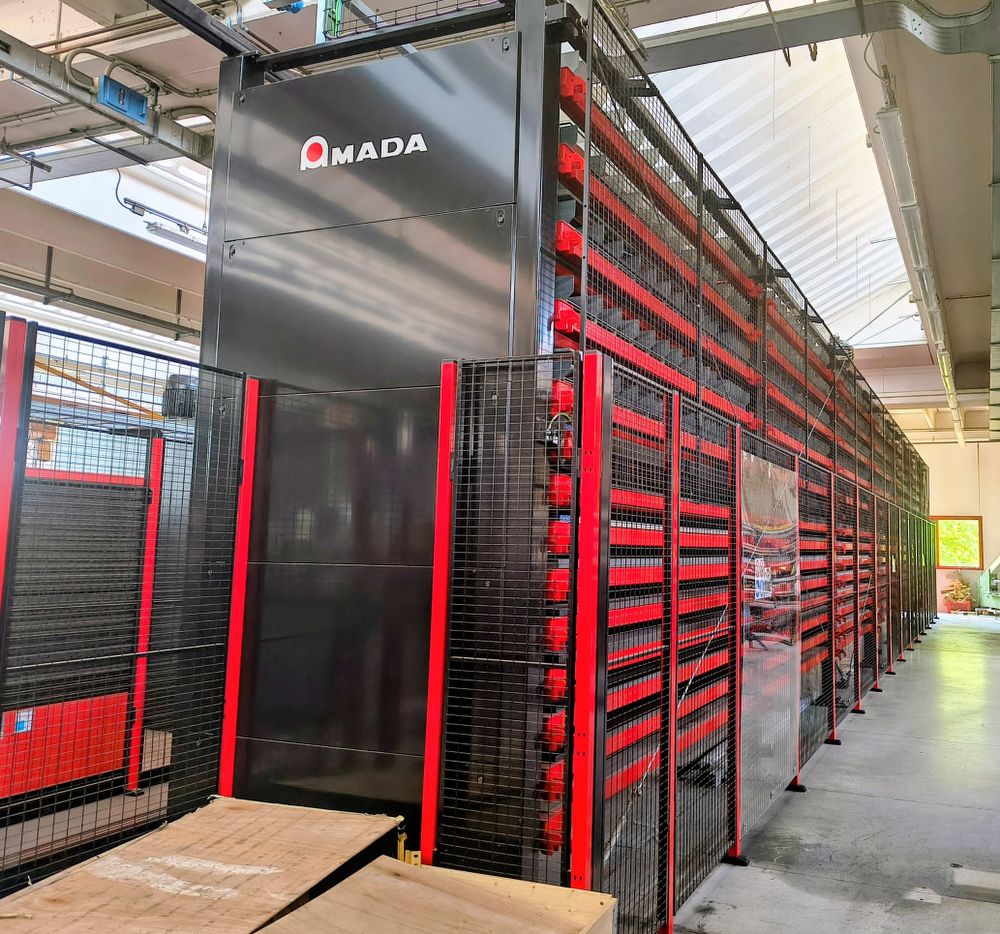

Magazzino salvaspazio lamiera

Magazzino verticale a settori -CSII 300- a lifter traslante con 97 postazioni.

CS II è un sistema di stoccaggio modulare completamente automatico che immagazzina materiali e/o pezzi; permette un elevato stoccaggio di diverse tipologie di materiale e di spessori, indispensabile per chi lavora per conto terzi, anche in spazi limitati, ed ottimizza il flusso e la tempistica del cambio materiale tra i processi di taglio. I pallet vengono cambiati automaticamente in base al programma di lavoro quindi, nel processo di produzione non è necessaria la movimentazione manuale dei materiali, evitando possibili errori dell'operatore (prima del taglio al laser viene controllato, da appositi sensori, il corretto spessore richiesto) permettendo inoltre, di dividere le postazioni del materiale tagliato a disegno dal materiale di recupero o sfrido.

Paranchi

Attrezzature per la movimentazione in sicurezza delle lamiere.

Attrezzature varie

Sbavatrice
Satinatrice superiore	Costa Levigatrici Campo di lavoro Larg. 1.380 x Lung. 2.620
Spazzonatrice elettica doppio braccio	Marpol
Scantonatrice ad aria	Rainer
Smussonatrice angolare	Omca
Nastratrice per satinare	Passarini
Nastratrice per sbavare	Fintec

Azienda certificata
UNI EN ISO 3834-2

Dal 28 marzo 2014 ZI.FRA. S.r.l. è azienda certificata UNI EN ISO 3834-2, normativa specifica per le saldature con o senza materiale di apporto.

Certificazione ISO 3834-2:2021

Scopri di più

Azienda autorizzata M.O.C.A.

Dal mese di febbraio 2021 ZI.FRA. S.r.l. risulta autorizzata dal SUAP alla produzione di particolari di carpenteria destinati al contatto con prodotti alimentari (M.O.C.A.) in accordo al Regolamento CE n.1935/2004.

MOCA Materiali e Oggetti a Contatto con Alimenti

Scopri di più

Report di sostenibilità

Il report di Sostenibilità della nostra struttura, per comunicare le proprie attività e i risultati relativi alla sostenibilità economica, ambientale e sociale nell'ambito di un progetto certificato Synesgy.

Scopri di più
